大工件测量的最佳选择

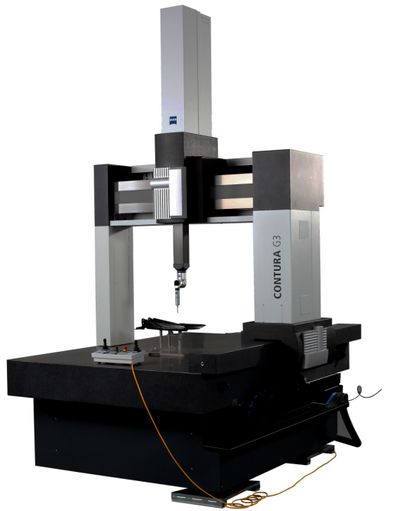

Contura G3是蔡司最新发布的新一代大型测量平台，针对国内市场上大型复杂工件的精密、高效、灵活的测量需求而研发设计。它采用了蔡司最新的核心测量技术，对大工件的测量具有灵活的测量应用空间。拥有高精度和极佳的测量结果稳定性，是现代化生产过程中的质量保证。蔡司研发的CALYPSO是基于空间CAD的测量软件，具有兼容性高，简单易用等优点，能为您提供全面的测量解决方案。

重要特征

• 坚固耐用的机械设计
• 机械设计源于德国，拥有极佳的机械结构，提高了测量结果稳定性
• 多种优质材料结合，具有很好的刚性和温度适应性，可以有效遏制环境对测量结果的影响
• 采用蔡司研发的测头及软件，兼容性好，故障率低
• 有效测量空间大，适于测量大工件
• 适应宽温测量环境


机器技术

• 零膨胀玻璃陶瓷光栅尺，带来精准的测量结果
• 特有的四面环抱气浮轴承技术，保证了检测结果的稳定性
• 双手柄带LED显示全功能控制面板，可无级调速，操控简单，方便测量人员进行编程
• 高度集成的C99L控制柜，节省了宝贵的工作空间
• 被动弹性避振系统，有效降低环境中振动对测量结果的影响


探头

• Vast XT gold 主动式扫描测头拥有辅助测量系统，可以根据测量任务调节测力。拥有自定心功能，可以灵活配置测针。应用范围广，可胜任任何测量任务。
• RDS关节式测头座采用最先进的技术，旋转步距角2.5度，可用空间角度达到20736个位置，非常便于测量一些需要进行多角度测量的复杂工件。
• 拥有领先技术的Vast XXT扫描测头与RDS关节式测头座组合使用，即可实现高灵活性扫描，使大量测量应用从中受益。


选项

• CONTURA G3具有多种平台尺寸供客户选择。测量范围选择可从900×1200×800mm到1200×2400×1000mm


软件

• 基于CAD的强大软件 Calypso
• Calypso基于CAD直接生成测量任务。它可以直接读取公差数据，让您从繁重的编程任务中解脱出来
• 灵活：基于工件的特征选择，Calypso可以自动生成测量程序
• 可自由选择程序完全运行或进行局部测量
• 易于更改：只需一拖一放，即可更改测量顺序
• 易理解：Calypso可根据客户的关注重点输出报告并进行特别标注


尺寸




   * - L = 测量长度以mm为单位
  - 根据设备规格、所配探头及使用环境，精度有所不同
